PDC-30采用了灵活的点数搭配方式，基础点数为30点

(14UI,4DI,6AO,6RO)，具备BACnet MSTP和Modbus RTU两大开放性通讯协议，广泛应用于各种控制系统，可以满足对多种设备进行监控。

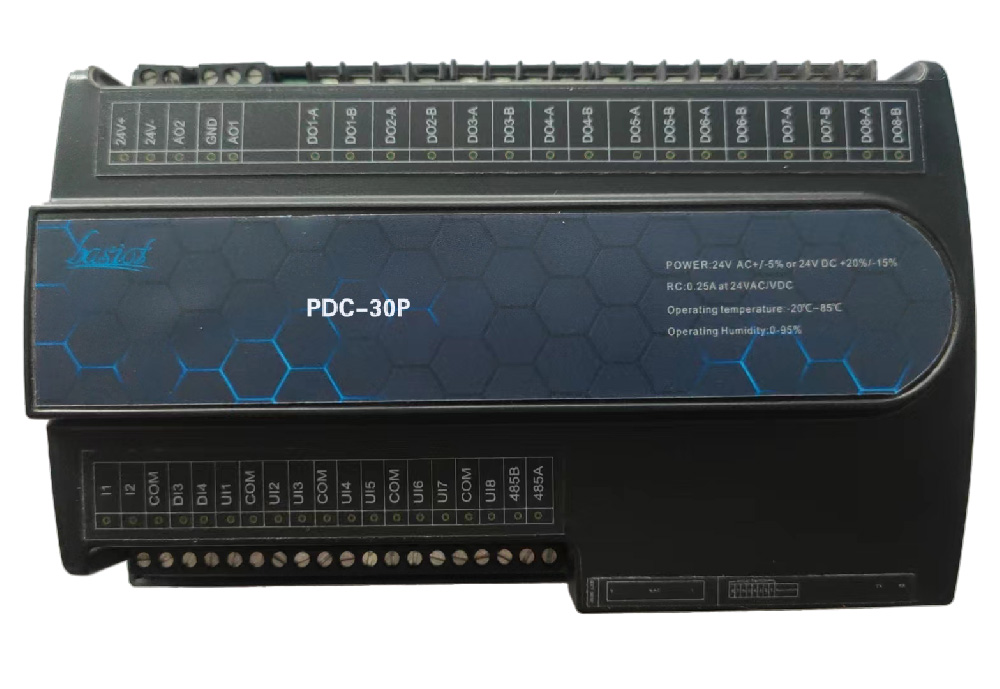

PDC-30P为更高级带以太网功能的IP控制器，PDC-30P支持协议BACnetMS/TP及TCP/IP网络。支持网页功能配置的超强功能性控制器。

特点

标准开放协议

●具备楼控的两大通讯协议BACnet MSTP和Modbus RTU，非常符合现场监控的要求及上层软件的通讯需求高精度模拟转换通道

●12位模拟转换器（ADC）和增益放大器（PGA）提供高分辨率，高精度的模拟量输入点读数

●12位元的数字模拟转换器（DAC）提供更精确的模拟量输出

在线固件升级/配置

●控制器可以通过485连接升级和配置

高稳定的操作系统

●通过软件/硬件监视器（看门狗，watchdog），提高了操作系统的可靠性和稳定性。内嵌高精度实时时钟（后备锂性电池）

能源与设备管理功能

●专为能源与设备管理而订制的功能模块

设备参数

设备信息

型号   PDC30、PDC30P

描述   PDC30、PDC30P：30点通用控制器 (14UI,4DI,6AO,6RO)

通讯

RS485      1 通道，EIA-485标准两线，半双工，1个负载

波特率    9.6K， 19.2K， 38.4K， 76.8K， 115.2K bit/s

字长度    8 位

奇偶校验     无，偶数，奇数

支持协议     端口1（Bacnet MSTP或Modbus RTU）

                     PDC-30P支持协议BACnetMS/TP及TCP/IP网络

输入输出配置

模拟输入（UI）   14 通道， 16位分辨率

                               电压 0 - 10V (±0.01V)， 0 - 5V (± 0.01V)

                               电流  4 - 20mA (±0.01mA) ， 0 - 20mA (±0.01mA)

                               电阻  0 - 30K ， 0 - 10K，0 - 1.5K

                               温度传感器NTC：10K 类型 2/3，3K，20K（±0.1℃）

                               铂电阻：1K PT（±0.2℃）

数字输入（DI）   4 通道

                               类型：干式接触，非隔离式

数字输出（RO）  6 通道

                               类型：继电器输出，5A

模拟输出（AO）  6 通道， 16位分辨率

                               电流：0 - 20mA， 4 - 20mA (最大负载电阻， 500Ω)

                               电压：0 - 10V

电气

电源   24V AC +/- 5% （ 可定制24V DC +20%/-15%）

功耗   <10W

额定电流  0.25A at 24VAC/VDC

工作温度  0 ~55 ℃

保存温度  -20~85 ℃

工作湿度  0% -95%相对湿度，无结露
