系统来源

来源及背景

随着城市现代化建设的深入发展，公厕不仅仅是满足人们生理代谢的一般场所，同时兼具卫生整理、休息乃至文化传播、商业广告等多种功能，是体现城市文明重要标志之一。为此，催生了智能化公厕系统的诞生。

1.十三五规划后，国家提出“厕所改革”惠及民生，全面推荐厕所改革。“厕所改革”有利于社会文明的进步

2.公共场所每逢节日、庆典时，人流异常的多，需要入厕的人也相应增加，会经常出现大量人群拥挤、排队等候的情况

3.厕所环境张乱差，污秽物、垃圾、地面、厕位、洗手台等无人及时清理、入厕者突发情况应急救援问题无法有效解决

系统介绍

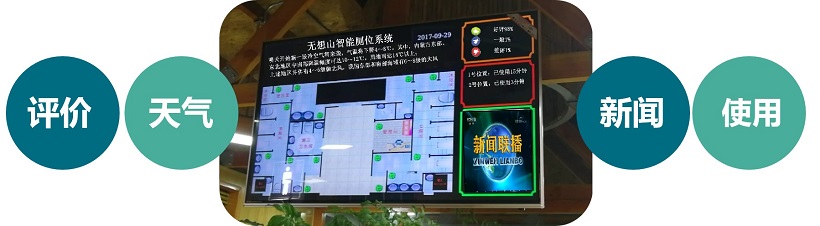

功能介绍 · 本地实时显示

评价系统：统计来往用户的评价，做出比较，记录意见。

天气预报:实时从网络上取数据，通报今天天气，温馨提示。

新闻联播：从网络上取新闻视频，宣传党的方针政策。也可播放景区或者政府的宣传片。

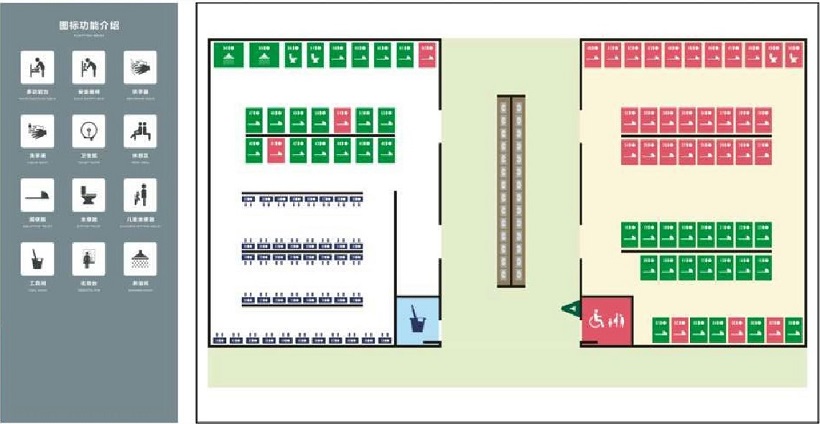

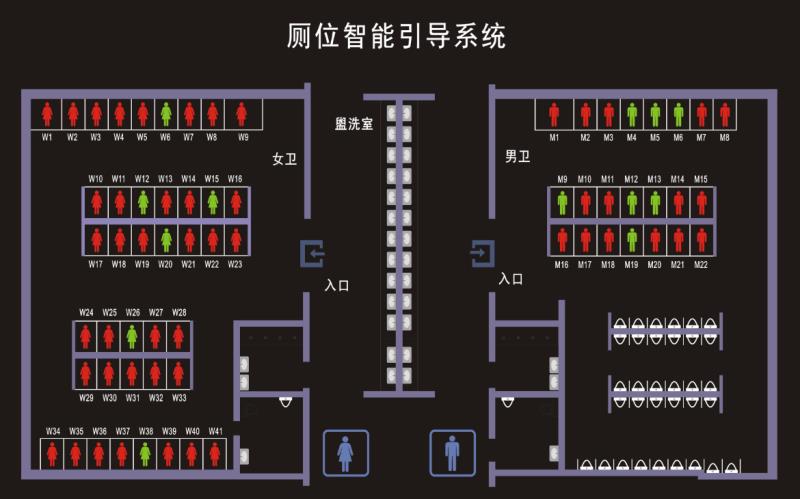

使用情况：将厕位的平面图实时显示到大屏上，有无人使用一目了然。将厕位的使用时间经行统计，方便游客找到最可能最快空余的位置，可以去等待。

功能介绍 · 本地实时显示

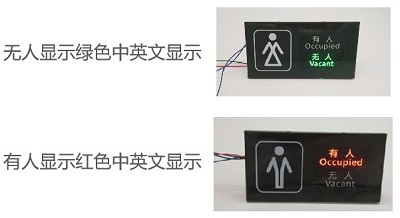

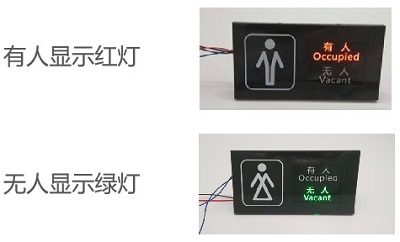

1、显示厕位实时使用情况；

2、显示距离本公厕最近的厕位使用情况；

3、公厕满员，系统自动弹出提醒信息，引导去邻近有空位公厕。

功能介绍 · 统计数据查看

统计数据上传控制中心、WEB显示功能，随时随地都可查看:如有需求可统计入厕人数，将今日的数据实时传入系统，汇总至数据服务中心。

功能介绍 · 微信查看

顾客可使用手机公众号查看或者在卫生间通道或者门上的二维码扫描直接进入公共厕位引导智能系统界面查看厕位使用情况。界面大致情况如下图（可按用户要求编写）：

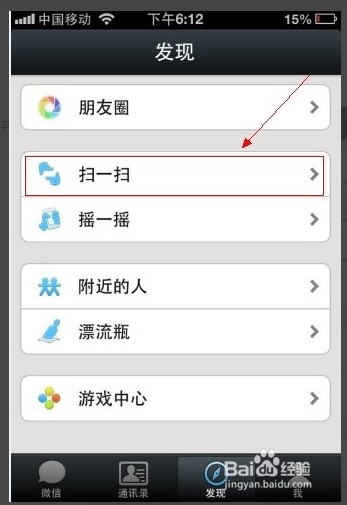

第一步：扫描二维码

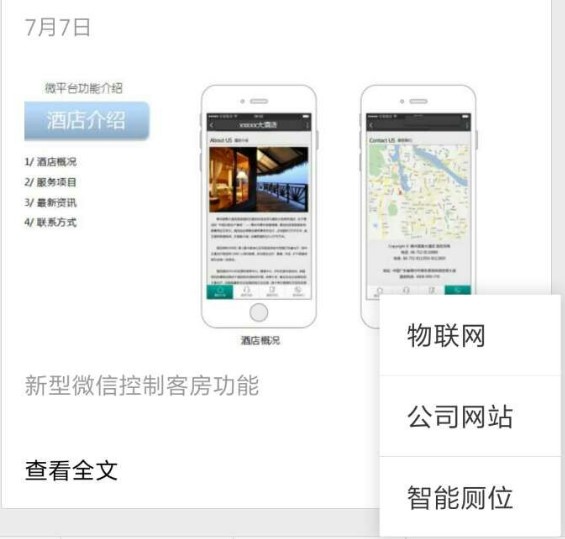

第二步：点击APP关于“智能厕位”子菜单进入下列具体查询界面

功能介绍 · 督促提醒

短信收发打扫提醒：当某个厕位使用超过设定的次数（例如：5次）后，推送该厕位“需打扫”的短信到指定保洁人员手机上。负责该公厕的保洁人员接到短信后及时进行清洁，可有效提高保洁效率。提供系统自动发短信软件在数据中心可以查看每个月的数据情况。可以导出成电子表格供使用者快速查看。

当保洁人员进入卫生间通过2.4G或其他的无线信号读取保洁员携带的射频卡发送信号，侦测保洁人员是否在卫生间内保洁。在后台软件上将这些数据都汇总显示出来，形成数据报表。

除臭：臭味探测器，厕所内异味达到设定浓度，系统自动打开换气设备进行通风，以降低厕所内的异味

引导：满员显示，液晶显示屏系统自动弹出满员提醒信息，引导需求向其他空余公共厕所引导，避免拥挤

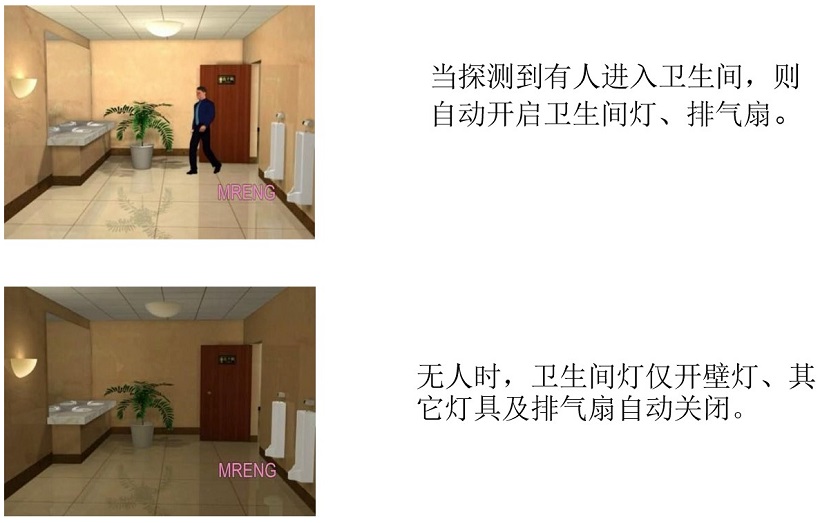

节能：有人进入使用时厕所内照明自动打开、无人厕所内灯具延时熄灭

服务：短信收发打扫提醒：根据厕位使用超过设定的次数，推送“需打扫”短信到指定保洁人员；同时侦测保洁人员是否在卫生间内保洁，提高服务品质

通过可视化工程管理系统对实施全过程进行全称跟踪与管控。

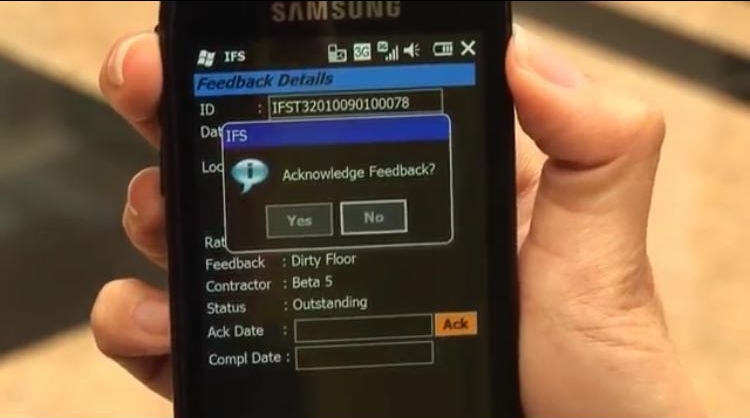

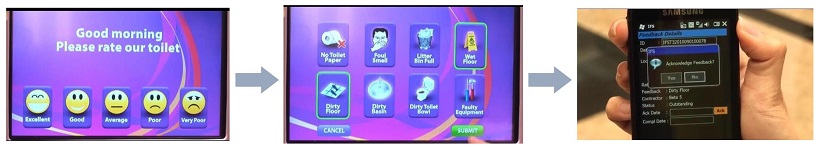

评价及反馈功能

任何人员可根据现场情况选择相应的功能 进行实时反馈评价。系统将实时反馈发送至 管理人员，便于及时安排人员对存在的问题 进行及时处理。

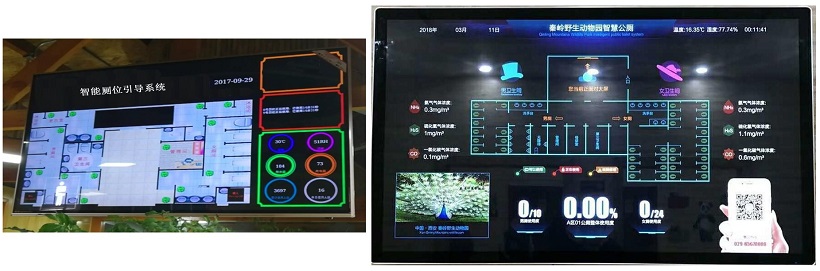

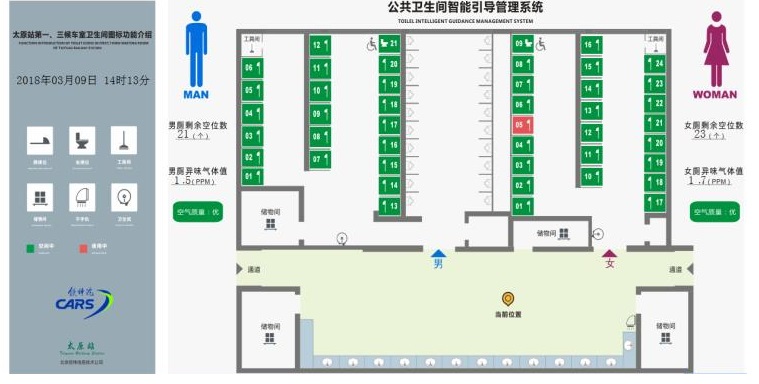

实例——本地实时显示功能:

本地高档显示屏，将厕位的使用情况及当天温度、使用人数等情况显示出来。

公共卫生间照明

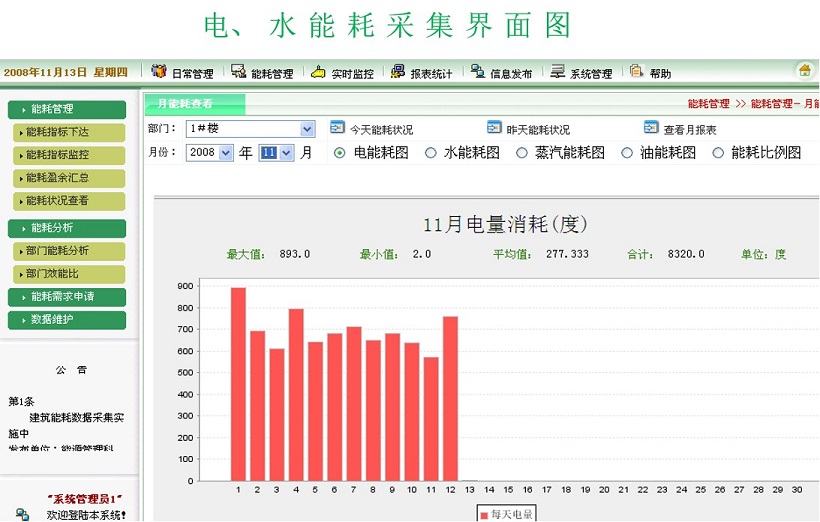

实例——实时显示公厕电、水的用量统计:

WEB显示:

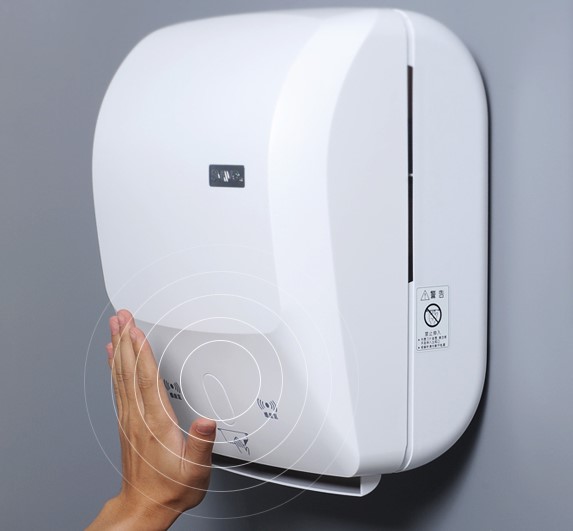

感应出纸机:

零接触大范围感应出纸：

大范围平面感应，感知距离3-5cm。采用先进人体电荷感应技术，将手掌靠近感应区即出纸张，零接触的感知体验。

出纸模式工作解析：

1.装入电池货选用电源适配器：将电源适配器插入机器左侧的电源插孔；

2.装入卷纸：将大卷纸固定在卷纸扣位上，从背后往下拖；

3.出纸模式：

自动出纸（AUTO）：将大卷纸固定在卷纸扣位上，从背后往下拖出纸巾，感应器不工作；

感应出纸（SENSOR）：必须将手掌靠近感应区，机器才会递出纸巾；

强制出纸键：当遇到卡纸，纸张不能完全从出纸口递出，轻触此键启动，强制出纸，此功能在任一模式下均可使用。

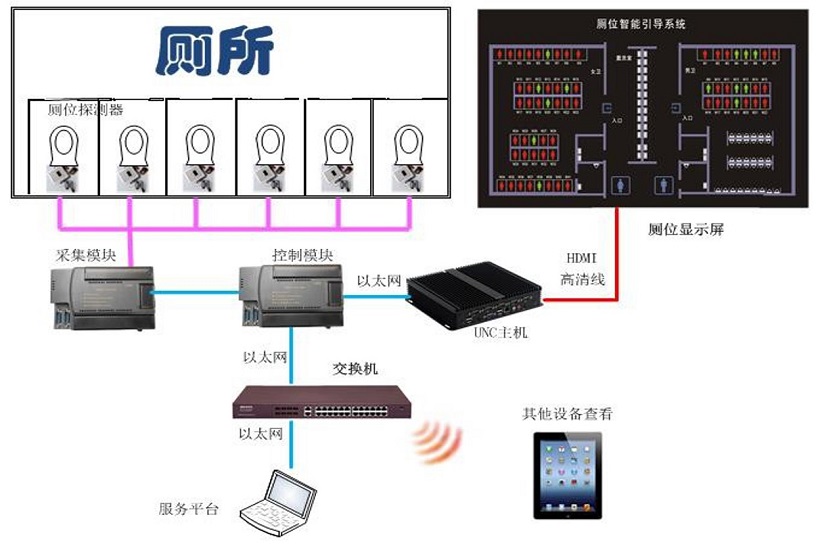

原理介绍

系统说明：

1、采集可采集厕位传感器，如果不够可以再增加5路或16路采集经行扩容。

2、控制器与UNC主机使用以太网经行连接。

3、传感器与采集器之间采用网线经行连接。 传感器为4线制，其中2根电源，2根信号。网 线为8芯线，故1根网线最多带3个传感器。

4、UNC主机与厕位显示屏之间采用高清线 连接，高清线传输距离最远为25米，超过25 米需要高清转网络。厕位显示屏就是普通显 示器，带有高清的电视或者显示器都可以作 为厕位屏来使用。要求分辨率不低于1920*1080。

5、8路采集模块以及UNC主机上只有1个RJ45端口，如果不需要电脑则UNC主机和8 路采集直连。如果需要服务平台则需要增加 交换机设备。
